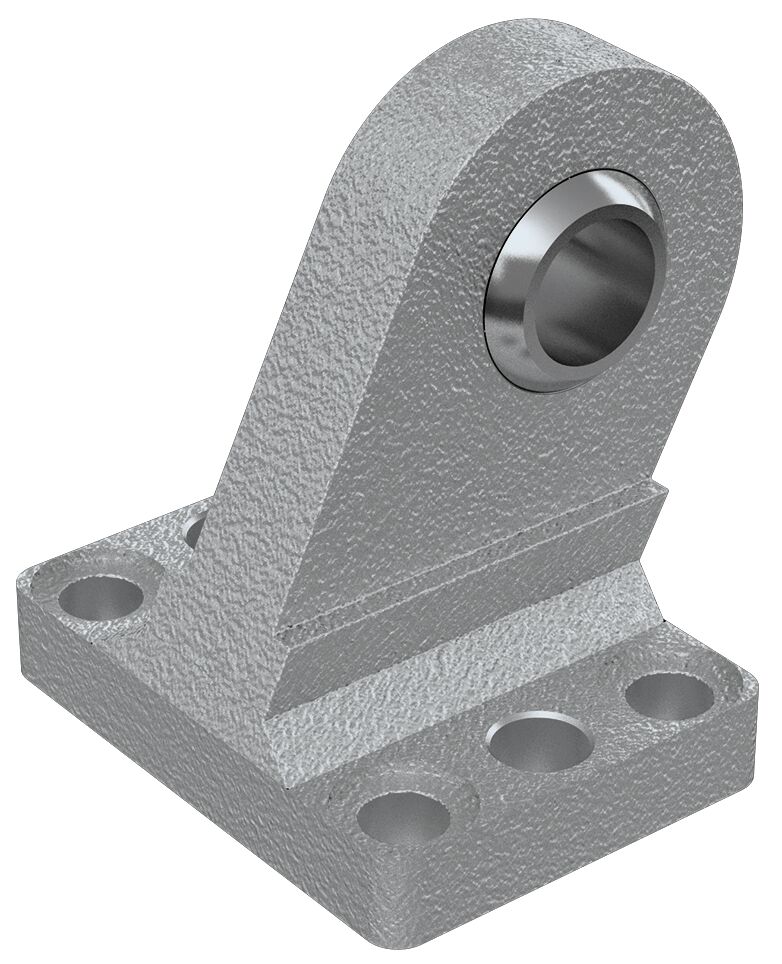

R15617A018 — Articulaţie Sferică EMC100XC
SPHERICAL PLAIN BEARING
EMC100XC
Mărime nominală 100XC
Specificații tehnice
| Dimension CH JS15 | 115 mm |
| Dimension CN H7 | 35 mm |
| Dimension D H11 | 12 mm |
| Dimension EN | 43 mm |
| Dimension EN tolerance | - 1 |
| Dimension ER max. | 44 mm |
| Dimension EU | 28 mm |
| Dimension G1 JS14 | 97 mm |
| Dimension G2 JS14 | 88 mm |
| Dimension G3 max. | 126 mm |
| Dimension H1 (profiled rail systems) | 70 |
| Dimension H2 (profiled rail systems) | 17 mm |
| Dimension H2 tolerance | ± 1.5 |
| Dimension K1 JS14 | 118 mm |
| Dimension K2 max. | 156 mm |
| Dimension L | 44 mm |
| Dimension L tolerance | ± 0.2 |
| Dimension S H13 | 14 mm |
| Fastening elements for electromechanical cylinders | Swivel bearing |
| Greutate brută | 5.808 kg |
| Material of electromechanical cylinders | Cast iron with spheroidal graphite |
| Greutate netă | 5.808 kg |
| Mărime nominală | 100XC |
| Surface finishing | galvanized |
| Greutate | 5.81 kg |
