0511725613 — AZMN-22-032UCB20PX-S0077
GEAR MOTOR
AZMN-22-032UCB20PX-S0077
Mărime nominală 32 cm³/rev · Serie housing width 110 mm · Variantă Corrosion resistant, pinned
Specificații tehnice
| Sens de rotație | Bi-rotational |
| Drive shaft | Conical 1:5 |
| Front cover | Rectangular flange Dia. 100 mm |
| Function | Motor |
| Greutate brută | 7.172 kg |
| Housing material | Aluminum |
| Maximum constant pressure | 210 bar |
| Maximum rotational speed | 2800 rpm |
| Model | Model N (20 ... 36 cm³/rev) |
| Greutate netă | 7.172 kg |
| Noise level | Standard noise level |
| Mărime nominală | 32 cm³/rev |
| Non-standard version | Deviations from catalogue standards, see drawing |
| Port connection | Square flange to fitting ISO 8434-1 |
| Product | External Gear Unit |
| Rear cover | Non-standard version |
| Sealing material | FKM |
| Serie | housing width 110 mm |
| Variantă | Corrosion resistant, pinned |
| Greutate | 7.18 kg |
Documentație tehnică
- 0511725613_202501188.stpDescarcăALL | STEP

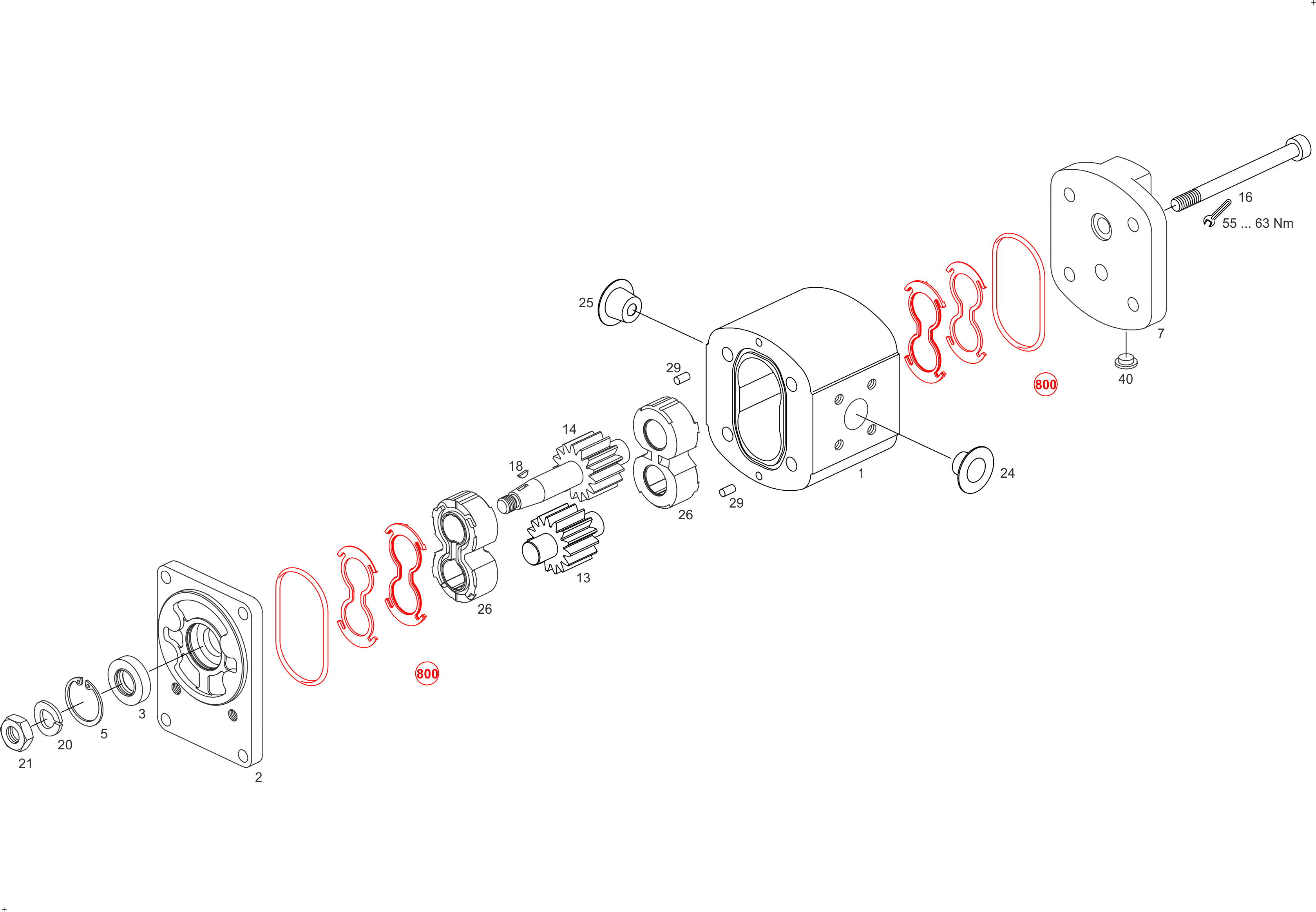

Piese de schimb — vedere explodată
| Poz. | Cod material | Denumire | Cant. |
|---|---|---|---|
| 5 | 2916660018 | INEL DE SIGURANŢĂ | 1 |
| 18 | 1510023003 | ARC-DISC | 1 |
| 20 | 2916699167 | INEL CU ARC | 1 |
| 800 | 1517010221 | SET DE GARNITURI | 1 |
