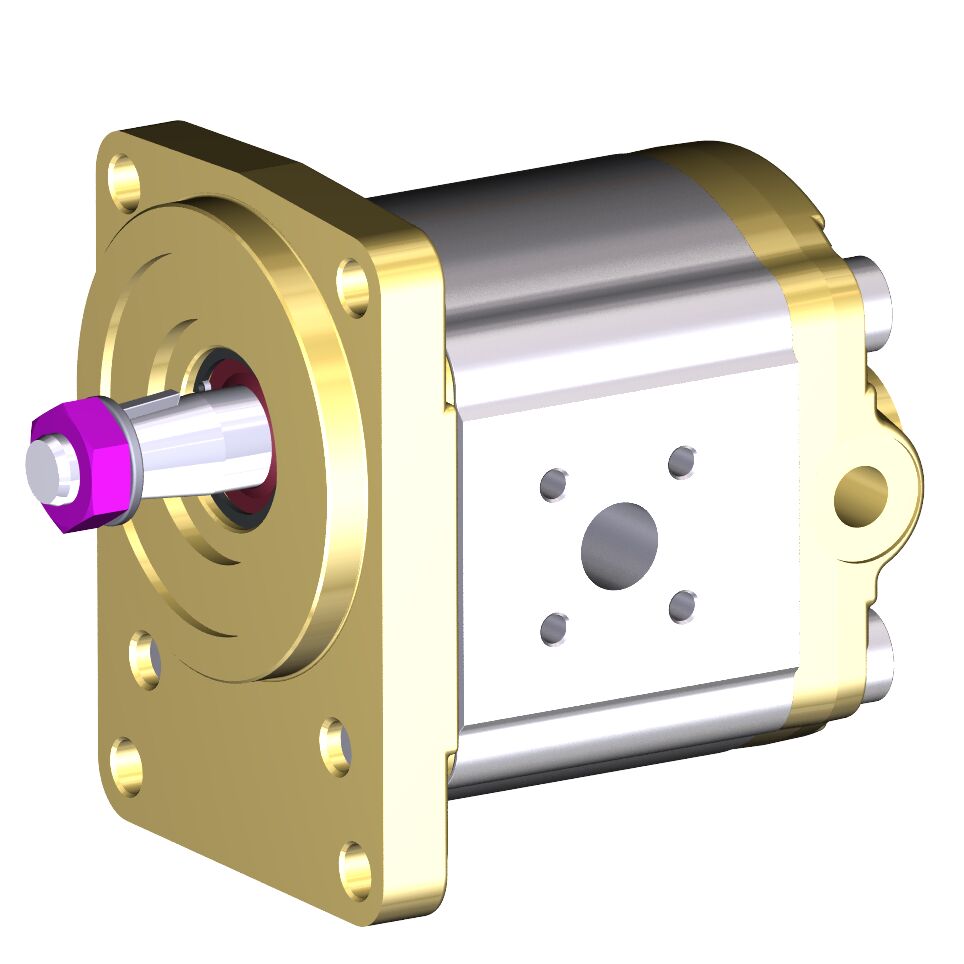

0511625617 — Motor Cu Roţi Dinţate AZMF-12-016UCB20PX-S0077
GEAR MOTOR
AZMF-12-016UCB20PX-S0077
Mărime nominală 16 cm³/rev · Serie Bearing diameter 18 mm · Variantă Zn plated or Al, aligned cover
Specificații tehnice
| Sens de rotație | Bi-directional |
| Drive shaft | Tapered keyed 1:5 |
| Front cover | Rect. flange dia. 80 mm |
| Function | Motor |
| Greutate brută | 3.9 kg |
| Housing material | Aluminum |
| Maximum constant pressure | 250 bar |
| Maximum rotational speed | 3000 rpm |
| Model | High perf(F)(5.5...28 cc/rev) |
| Greutate netă | 3.9 kg |
| Noise level | Standard noise level |
| Mărime nominală | 16 cm³/rev |
| Non-standard version | Deviations from catalogue standards, see drawing |
| Port connection | Square flange (German version) |
| Product | External gear unit |
| Rear cover | Non-standard version |
| Sealing material | FKM |
| Serie | Bearing diameter 18 mm |
| Variantă | Zn plated or Al, aligned cover |
| Greutate | 3.9 kg |
Documentație tehnică
- 0511625617_201434625.stpDescarcăALL | STEP

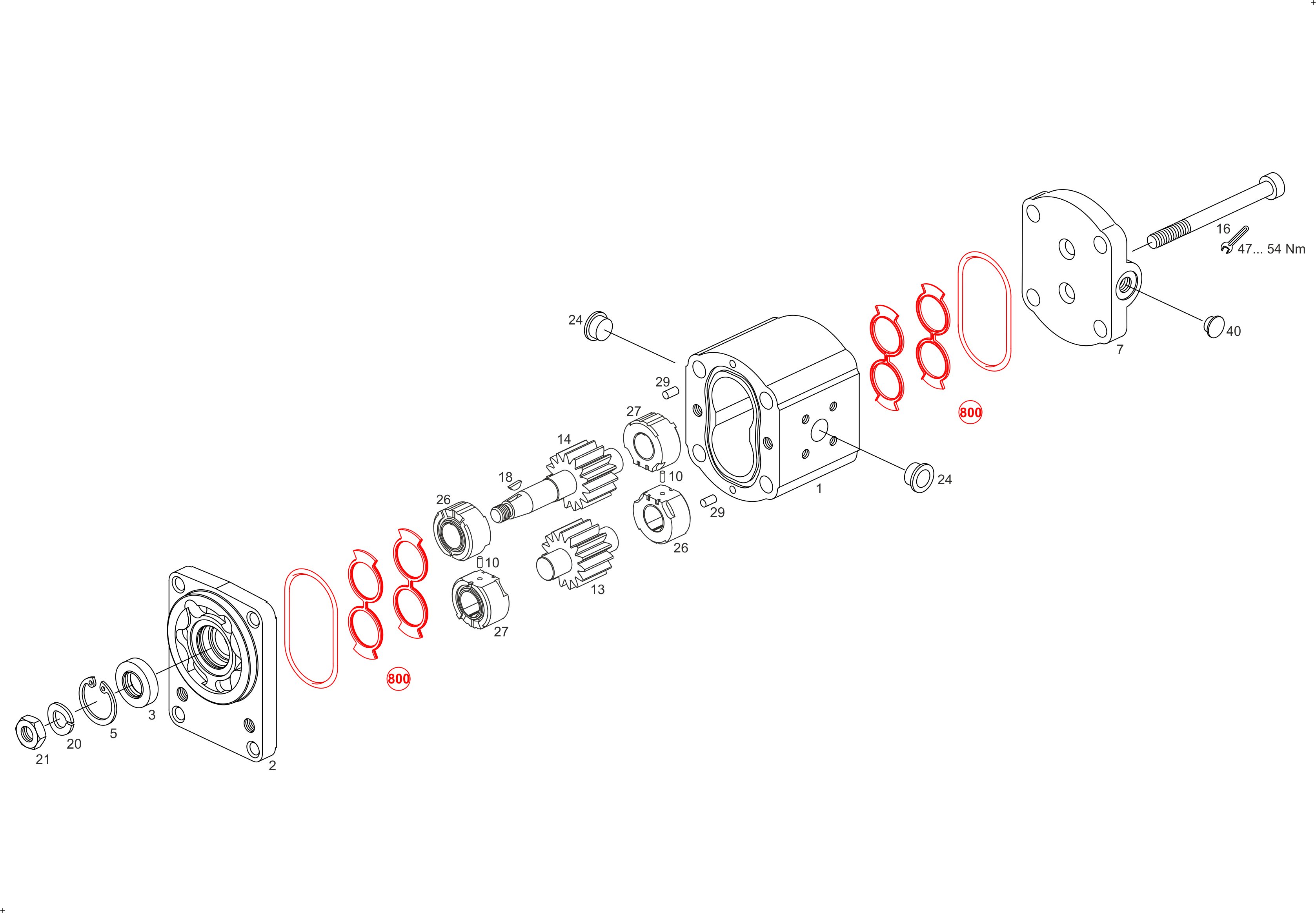

Piese de schimb — vedere explodată
| Poz. | Cod material | Denumire | Cant. |
|---|---|---|---|
| 3 | 1510283065 | GARNITURĂ RADIALĂ DE ULEI | 1 |
| 5 | 2916660012 | INEL DE SIGURANŢĂ | 1 |
| 18 | 1510023001 | ARC-DISC | 1 |
| 20 | 2916699166 | INEL CU ARC | 1 |
| 800 | 1517010219 | SET DE GARNITURI | 1 |
