0511625615 — AZMF-22-019UCB20PX-S0077
GEAR MOTOR
AZMF-22-019UCB20PX-S0077
Mărime nominală 19 cm³/rev · Serie Bearing diameter 20mm · Variantă Corrosion resistant, pinned
Specificații tehnice
| Sens de rotație | Bi-rotational |
| Drive shaft | Conical 1:5 |
| Front cover | Rectangular flange Dia. 80 mm |
| Function | Motor |
| Greutate brută | 4.5 kg |
| Housing material | Aluminum |
| Maximum constant pressure | 250 bar |
| Maximum rotational speed | 3500 rpm |
| Model | Model F (5.5 ... 22.5 cm³/rev) |
| Greutate netă | 4.5 kg |
| Noise level | Standard noise level |
| Mărime nominală | 19 cm³/rev |
| Non-standard version | Deviations from catalogue standards, see drawing |
| Port connection | Square flange to fitting ISO 8434-1 |
| Product | External Gear Unit |
| Rear cover | Non-standard version |
| Sealing material | FKM |
| Serie | Bearing diameter 20mm |
| Variantă | Corrosion resistant, pinned |
| Greutate | 4.5 kg |
Documentație tehnică
- 0511625615_202712443.stpDescarcăALL | STEP

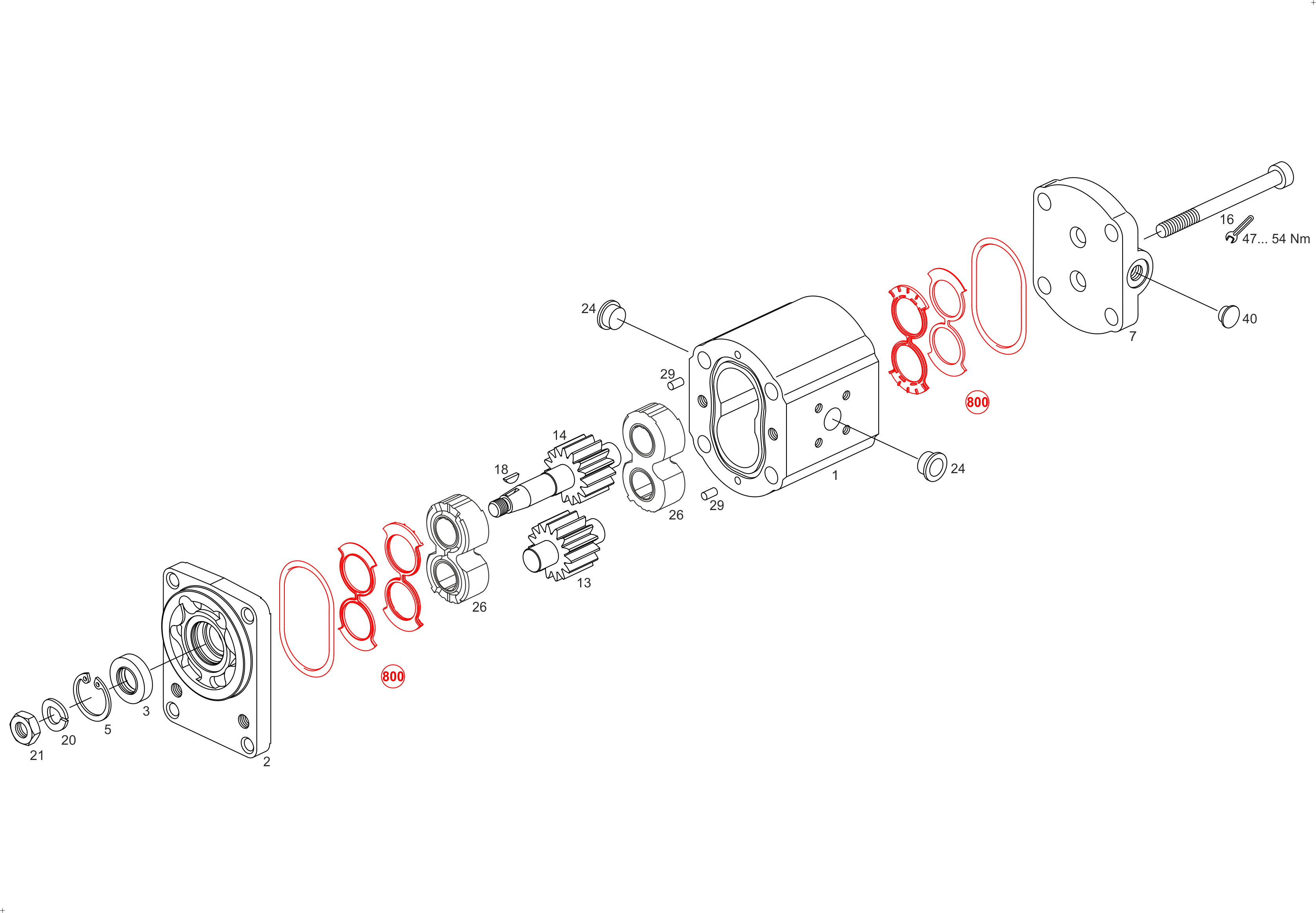

Piese de schimb — vedere explodată
| Poz. | Cod material | Denumire | Cant. |
|---|---|---|---|
| 3 | 1510283065 | GARNITURĂ RADIALĂ DE ULEI | 1 |
| 5 | 2916660012 | INEL DE SIGURANŢĂ | 1 |
| 18 | 1510023001 | ARC-DISC | 1 |
| 20 | 2916699166 | INEL CU ARC | 1 |
| 800 | 1517010240 | SET DE GARNITURI | 1 |
