0511625602 — AZMF-11-016UCB20ML
GEAR MOTOR
AZMF-11-016UCB20ML
Mărime nominală 16 cm³/rev · Serie Bearing diameter Ø 18mm · Variantă Phosphated, pinned
Specificații tehnice
| Sens de rotație | Universal |
| Drive shaft | Conical 1:5 |
| Front cover | Rectangular flange Ø 80 mm |
| Function | Motor |
| Greutate brută | 3.7 kg |
| Housing material | Aluminum |
| Maximum constant pressure | 250 bar |
| Maximum rotational speed | 3000 rpm |
| Model | Model F (5.5 ... 22.5 cm³/rev) |
| Greutate netă | 3.7 kg |
| Noise level | Standard noise level |
| Mărime nominală | 16 cm³/rev |
| Port connection | Rectangular flange for fitting ISO8434-1 |
| Product | External gear unit |
| Rear cover | Drain port (axial) |
| Sealing material | NBR |
| Serie | Bearing diameter Ø 18mm |
| Variantă | Phosphated, pinned |
| Greutate | 3.7 kg |
Documentație tehnică
- LEFT(G109,10)DescarcăALL | STEP
- A511240610DescarcăEN | PDF

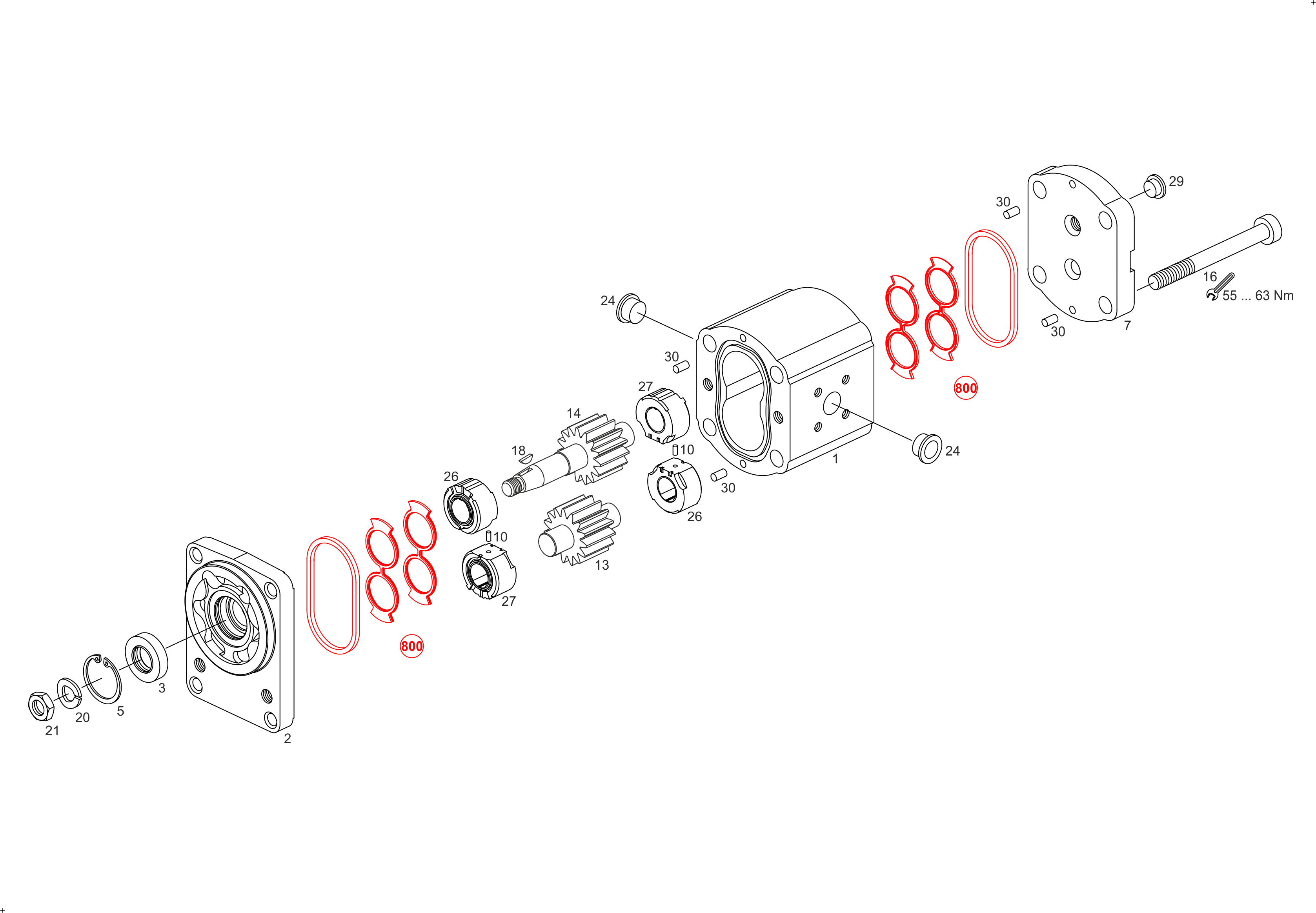

Piese de schimb — vedere explodată
| Poz. | Cod material | Denumire | Cant. |
|---|---|---|---|
| 3 | 1510283008 | INEL DE ETANŞARE ARBORE | 1 |
| 5 | 2916660012 | INEL DE SIGURANŢĂ | 1 |
| 18 | 1510023001 | ARC-DISC | 1 |
| 20 | 2916699166 | INEL CU ARC | 1 |
| 800 | 1517010195 | SET DE GARNITURI | 1 |
